Fort du succès de la SwissNano 4 et de sa grande sœur la SwissNano 7, Tornos a décidé d’étoffer encore un peu plus la gamme avec l’arrivée de la SwissNano 10. Comme son nom l’indique, elle possède désormais un passage de Ø 10 mm permettant d’élargir d’autant la palette de pièces susceptibles d’être usinées sur cette machine. La longueur maximum des pièces passe désormais à 100 mm.
Edouard Huguelet
Selon son constructeur, la gamme SwissNano disposerait de la meilleure cinématique du marché. Compacte et efficace, la machine est extrêmement simple à mettre en train. Sa conception permet à l’opérateur de se positionner face à la contre-broche (accès à la cellule d’usinage sur trois côtés), ce qui facilite les opérations de réglage et de centrage. L’élément le plus original de cette cinématique est sans conteste cette contre-broche qui repose sur trois axes numériques. Les opérations de centrage de la contre-broche sont ainsi grandement facilitées.
Les machines possèdent des broches dont les motorisations ont été optimisées. En atelier, ces dernières permettent d’encore non seulement de réduire la consommation électrique, mais également la dissipation thermique. Si l’atelier est climatisé, la facture d’électricité s’en trouve réduite. Pour parfaire la dissipation thermique de la machine, les broches sont équipées d’un circuit de refroidissement intégré. Ces dernières, ainsi que le canon tournant, sont dotées de roulements en céramique, dans le but d’optimiser l’isothermie de la machine.
Une gestion des copeaux optimale
Pour gérer l’augmentation du diamètre de passage en broche, la machine a été réalisée pour gérer le flux additionnel de copeaux. La SwissNano 10 est une machine conçue pour la haute précision et relever les défis les plus ardus avec la machine laquelle, selon le constructeur prévôtois, est la plus compacte du marché. De plus, un convoyeur de copeaux peut être installé en option. Il est possible d’aller encore plus loin avec le logiciel «Active Chip Breaker Plus» (ACB Plus), qui améliore et garantit l’autonomie des processus.
Une machine tournée vers l’optimisation
La configuration de la machine peut être adaptée en tout temps. La SwissNano 10, tout comme les modèles 4 ou 7, a pour but d’optimiser la production. Compacte et économique, elle assure des résultats d’usinage remarquables. La machine SwissNano se caractérise aussi par des boucles thermiques très courtes et une grande stabilité, ce qui fait que la première pièce est souvent bonne. Très rigide, le bâti permet d’atteindre d’excellents états de surface et réduit l’usure des outils, parfois de 30%, voire 50% dans les cas les plus favorables. En s’intéressant de plus près à la cellule d’usinage de la machine, nous sommes en présence d’une machine à six axes linéaires, c’est-à-dire trois axes en opérations principales et trois axes en contre-opérations.
C’est une configuration, que nous retrouvons d’ailleurs sur la SwissNano 4, mais comme sur la SwissNano 7, la répartition des outils est différente. En opération principale, le premier peigne possède trois positions pour des outils entrainés et il est possible d’ajouter sous la contre-broche un porte-outil frontal pouvant recevoir quatre outils.
La modularité
En contre-opération, la machine possède quatre positions d’outils dont deux peuvent être motorisées. Il est aussi possible d’ajouter des broches à haute fréquence pour réaliser des micro-fraisages, de type Torx notamment.
La force de la machine réside dans sa modularité. Elle peut être adaptée à de nombreux types de marchés. Par exemple, pour les applications des secteurs médical et dentaire, il est possible d’ajouter un tourbillonneur ainsi qu’un perceur radial, ou encore d’adapter une corne avec deux porte-outils frontaux. La souplesse de la machine ne se limite évidemment pas à la production de pièces destinées aux domaines médicaux, mais convient également à l’usinage complet de composants pour l’électronique et évidemment l’horlogerie, entre autres applications.
Décolletage, polygonage et taillage sur une seule et même machine
Un polygoneur peut être installé en opération et en contre-opération, complétant ainsi la palette des possibilités de la machine. SwissNano 10 permet également d’accroître la diversité des pièces horlogères susceptibles d’être usinées par la machine, en comparaison de SwissNano 4. Il est en effet possible d’ajouter un appareil à tailler par génération en opération principale et en contre-opération, pour réaliser facilement des pièces à haute valeur ajoutée, comme un pignon coulant, tout en gérant avec brio le flux de copeaux.
––––––––––––––––––––––––––––––––––––––––––––––––––––

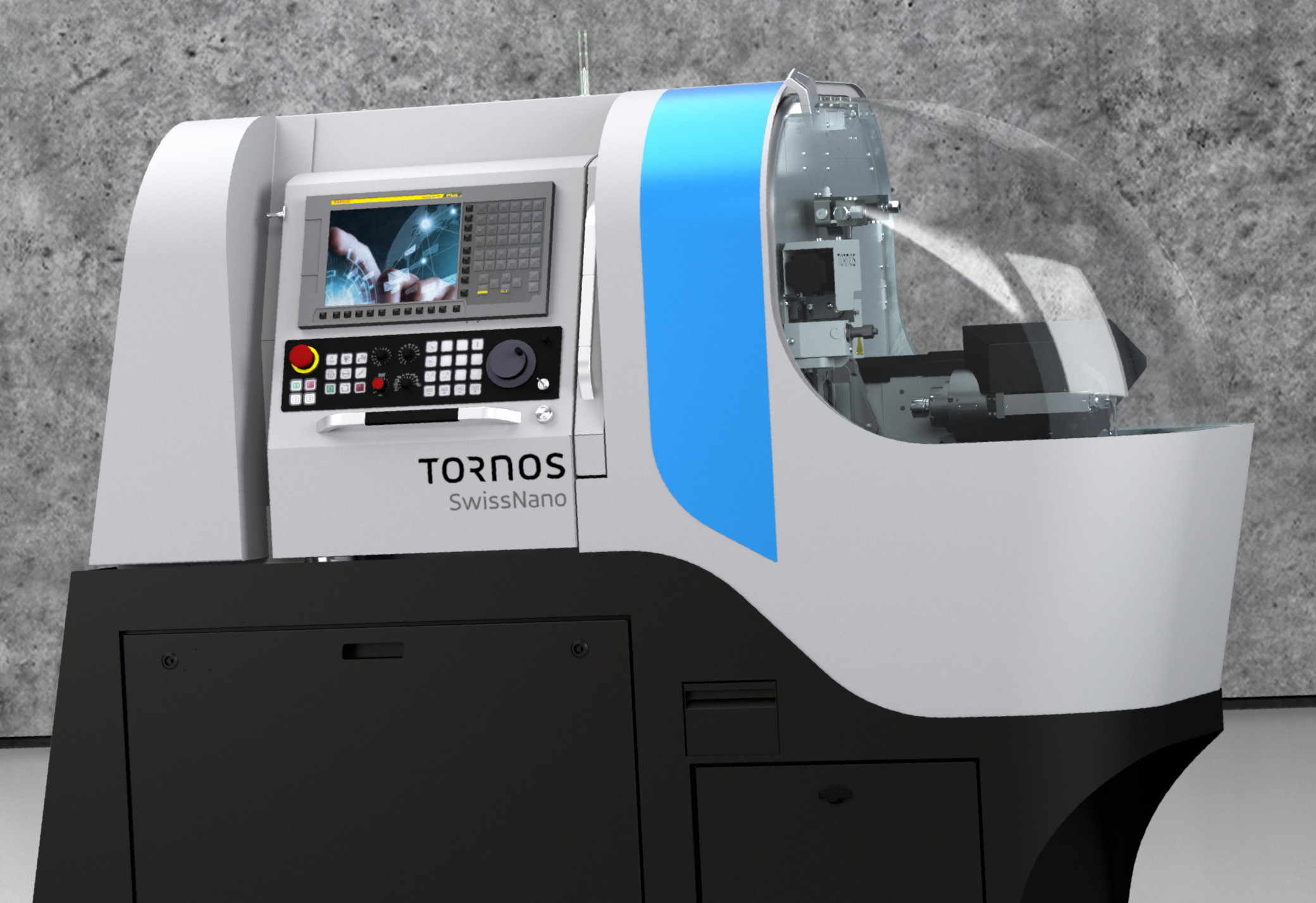

SwissNano 10: la cellule d’usinage de la machine est accessible de toutes parts.

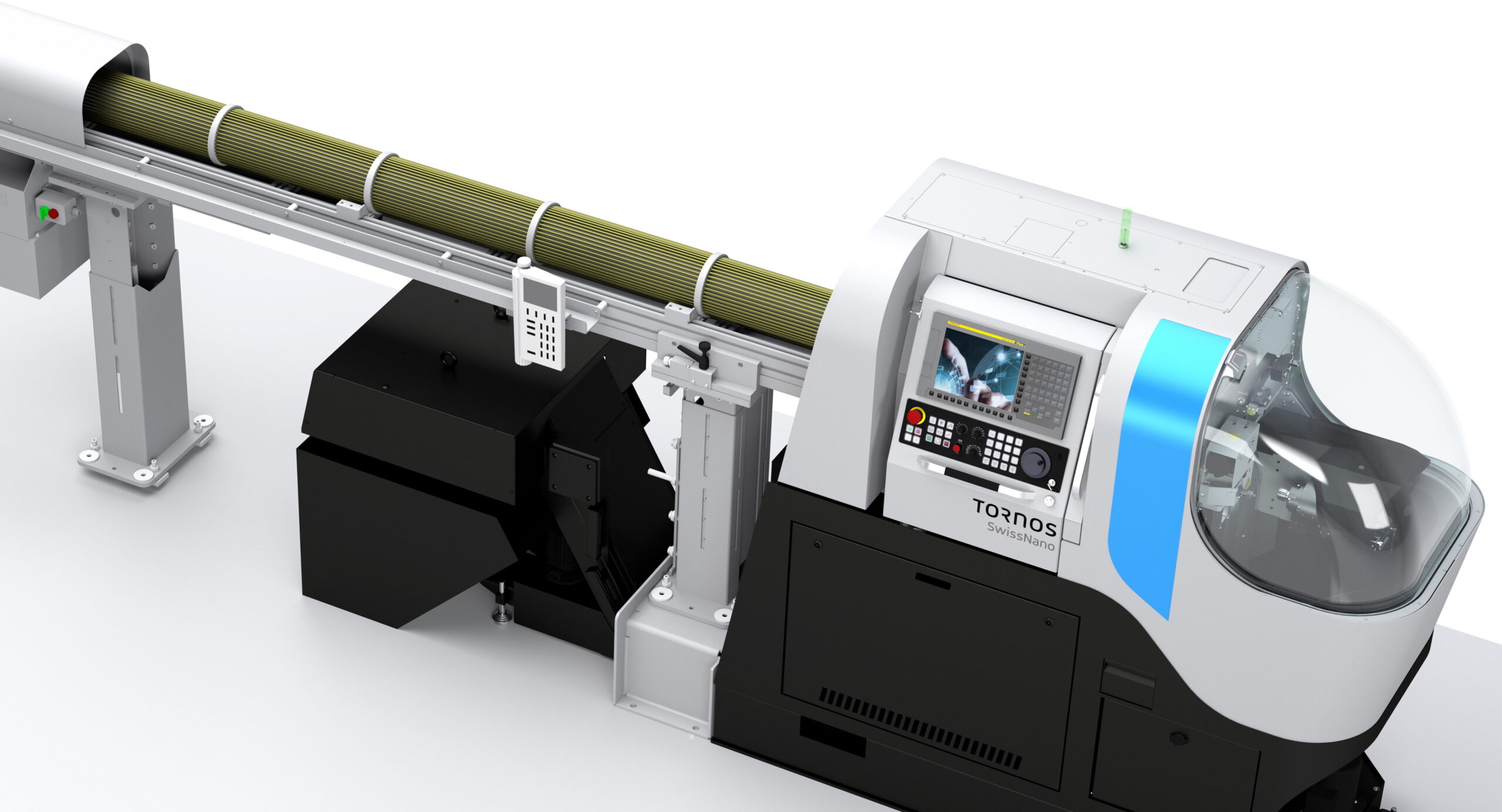

La décolleteuse SwisNano dotée de son système ravitailleur de barres.
