Les systèmes d’outils de tournage et rainurage de la ligne multidec®-CUT sont essentiellement utilisés pour le tournage extérieur et le tournage intérieur. Toutes les plaquettes sont facilement interchangeables et se distinguent par une très grande précision de répétabilité.
Pour l’usinage de tous les matériaux courants, l’utilisateur dispose de plaquettes dans des nuances de carbure idéalement adaptées les unes aux autres, à partir de substrats à grains extrêmement fins, revêtus ou non. Cinq lignes sont produites, qui se subdivisent en fonction de leurs capacités en profondeurs et leurs largeurs, ainsi que de leur application dans les diverses techniques d’usinage.
Description ici de trois gammes emblématiques de ce constructeur d’outillage.
Pour les tours automatiques à passage de barre maximum 4 mm
Le système d’outils Multidec®-CUT 500 pour le tronçonnage et le tournage est idéal pour les tours automatiques à poupée mobile ayant un passage de barre de Ø 4 mm au maximum. Les plaquettes neutres, proposées uniquement sous forme d’ébauches, se montent sur les porte-plaquettes avec une précision de répétabilité de < 0.01 mm. Un large choix de porte-plaquettes en acier amélioré, rectifiés et surface nickelée, spécialement conçus pour les tours à poupée mobile, avec des sections de corps 6/6 mm à 10/10 mm, complète cette gamme.
Avantages : remplacement des outils de décolletage en carbure brasés des tours à poupée mobile à cames, ébauches neutres avec surface de coupe polie, disponibles revêtues ou non revêtues. L’utilisateur peut affûter à sa convenance les géométries de coupe.
Pour les tours automatiques à passage de barre maximum 10 mm
Le système d’outils de tournage et le rainurage Multidec®-CUT 1600 est idéal pour les tours automatiques à poupée mobile avec un passage de barre de Ø 10 mm maximum. Les plaquettes disposent de deux arêtes de coupe. Un large choix de porte-outils de haute qualité, spécialement conçus pour les tours automatiques à poupée mobile, avec des sections de corps de 7/7 mm à 25/25 mm, complète ce système.
Avantages : Un grand choix de géométries de coupe avec des brise-copeaux spécialement conçus pour l’usinage de petites pièces. Plaquettes de filetage standard avec profil complet à partir de S 0.2 (pas de 0.06 mm), plaquettes de rainurage avec largeurs standard à partir de 0.05 mm.

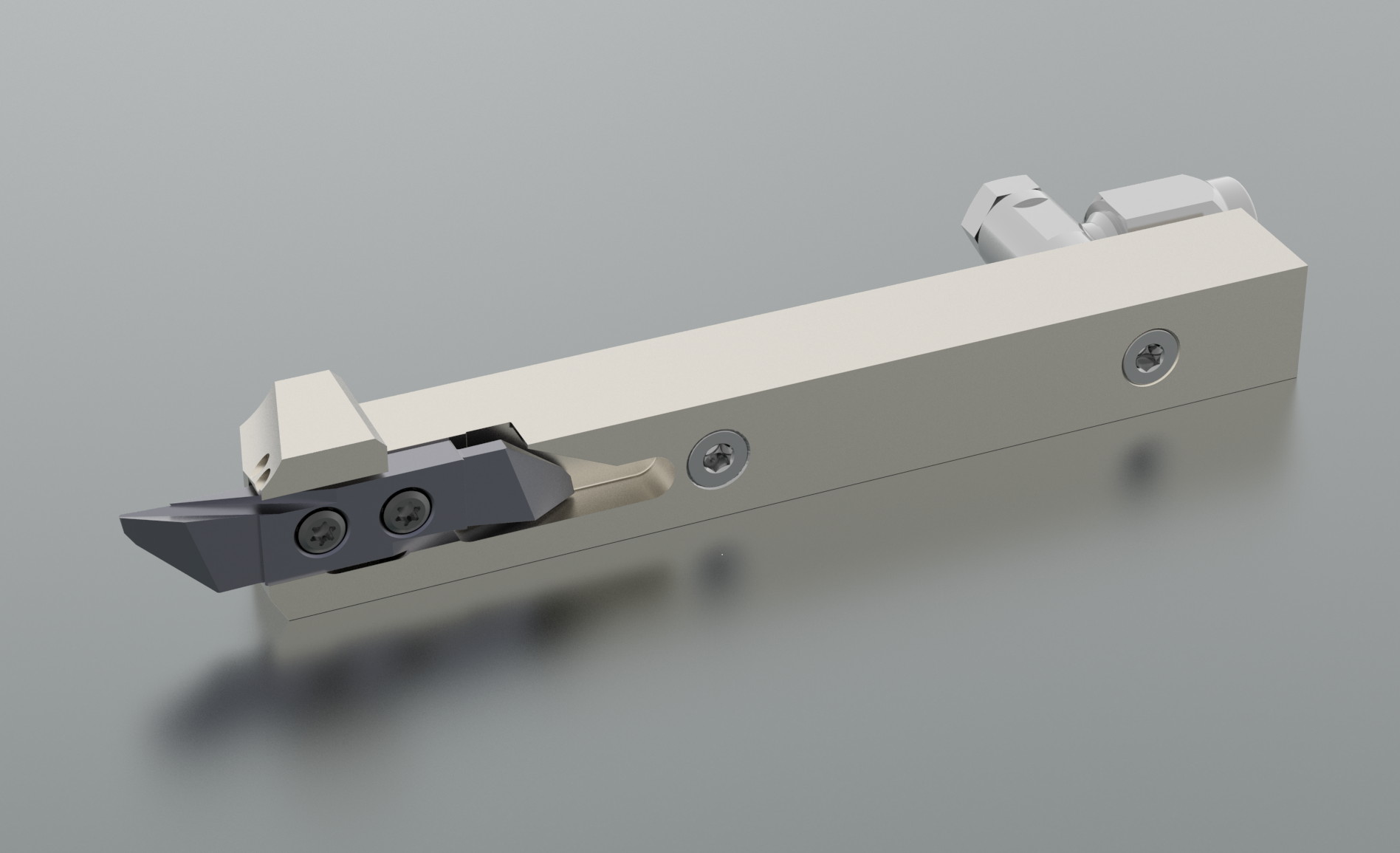

Porte-outils «IC» avec arrosage intégré
L’usinage économique des matériaux modernes exige de plus en plus un guidage précis de l’arrosage vers l’arête de coupe, ce qui est souvent difficile dans les machines de décolletage. La gamme Multidec®-IC de la série CUT 1600 (capacité de tronçonnage < 10 mm) ou CUT 3000 (capacité de tronçonnage < 32 mm) offre un grand choix de porte-outils avec arrosage intégré. Grâce à la grande précision de l’impact et à la pression importante, le copeau peut être évacué rapidement et en toute sécurité de l’arête de coupe et de la pièce à usiner. Cela se traduit par une durée de vie nettement plus longue de l'outil, associée à une grande sécurité du processus lors de la fabrication en série.
Avantages : tous les porte-outils disposent de cinq possibilités de raccordement pour l’arrosage. Sortie fixe de l’arrosage, avec un faible encombrement à l’avant du porte-outil. Avec ou sans haute pression, le lubrifiant atteint constamment l’arête de coupe avec précision.
Utilis AG, 8555 Müllheim
www.utilis.com/ch-fr
[caption id="attachment_877" align="aligncenter" width="1984"]

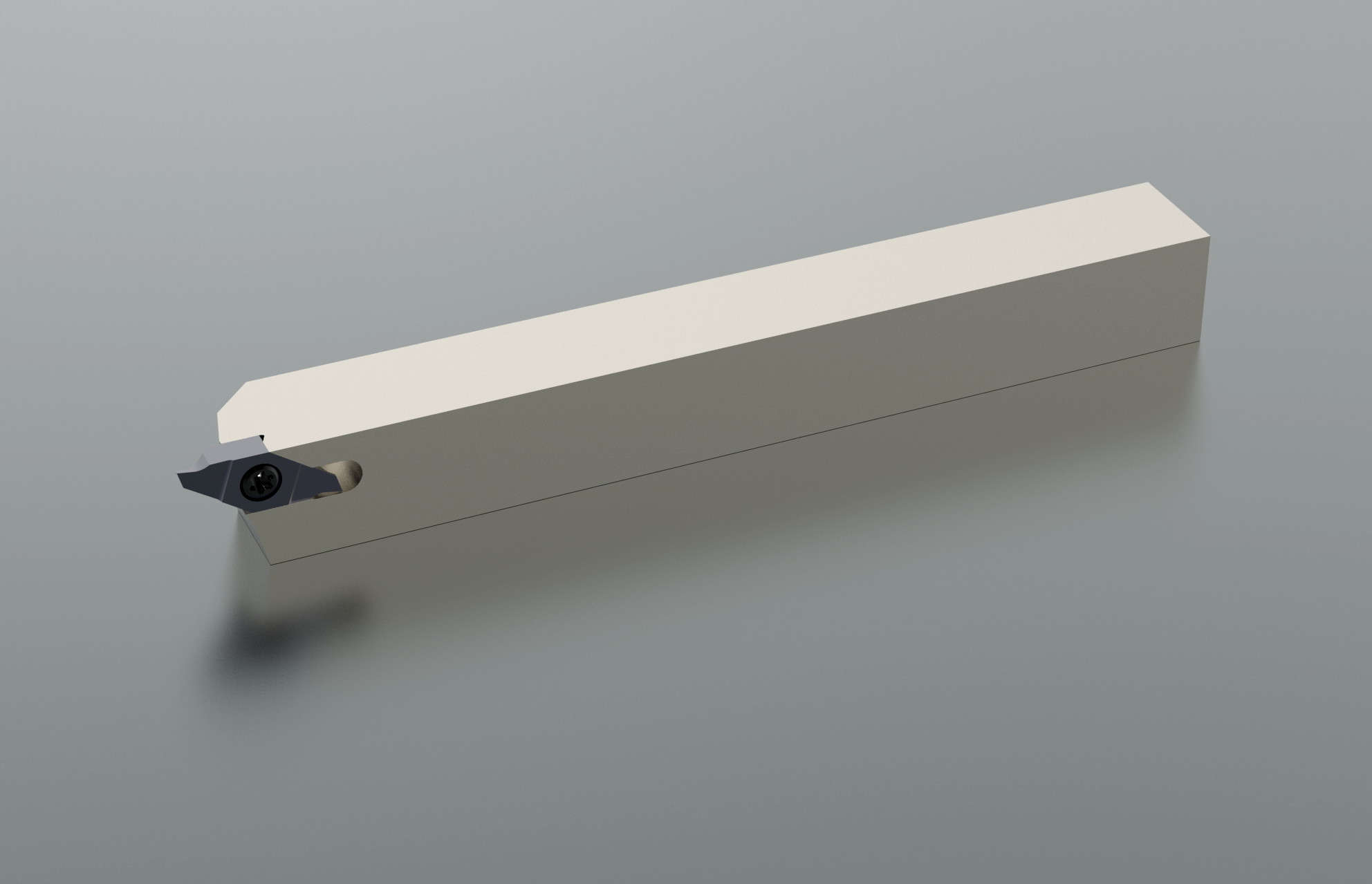

Système d’outils multidec®-CUT 1600 pour tours automatiques à passage de barre maximum 10 mm.[/caption]
