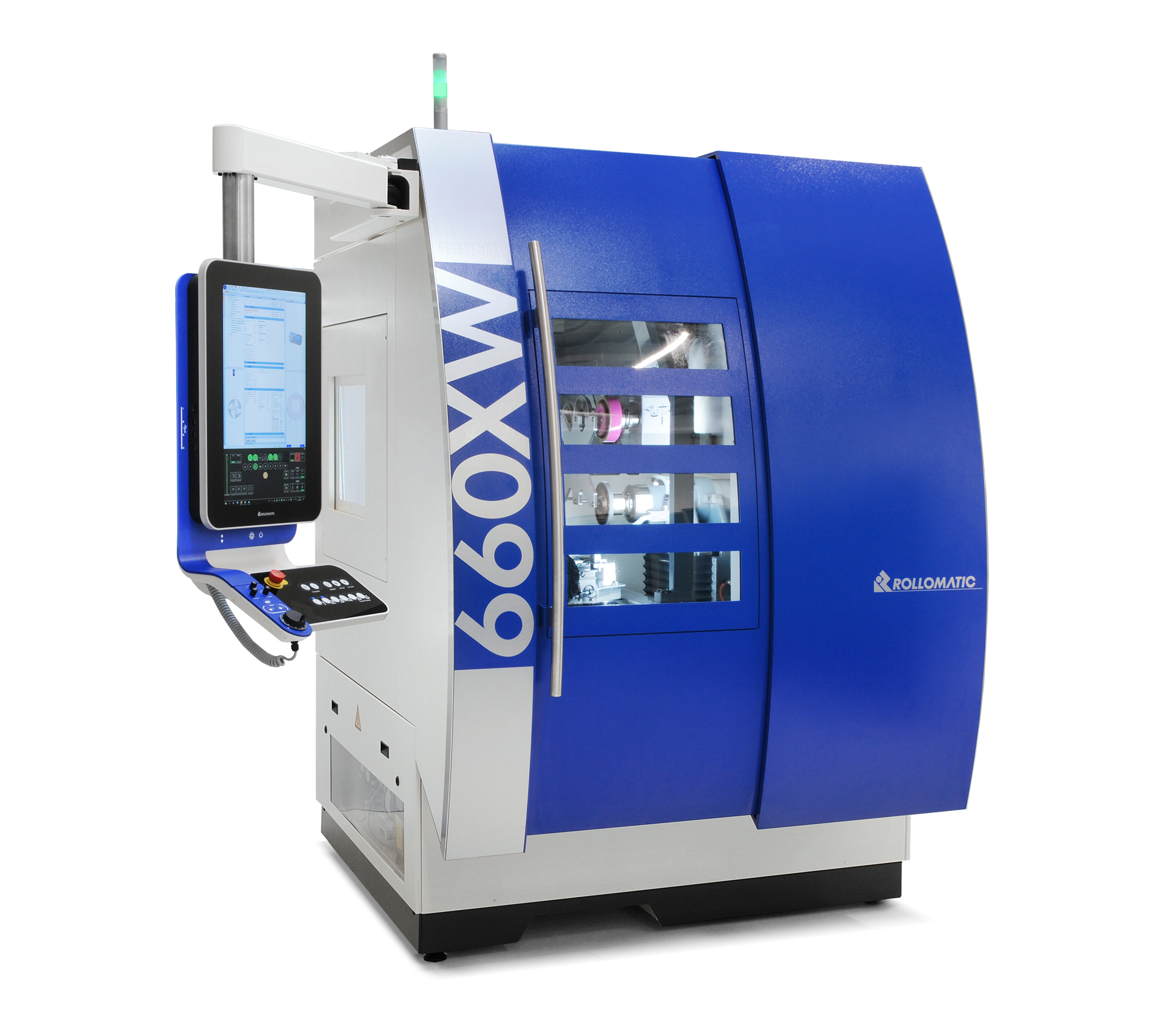

GrindSmart®660XW, la nouvelle venue chez Rollomatic SA, est une machine à 6 axes de haute précision, offrant un processus de meulage Lean. Extrêmement compacte et ultra-efficiente, cette affûteuse réunit toutes les opérations nécessaires à la fabrication d’outils coupants rotatifs de Ø 0,1 mm à 12,7 mm, en un seul serrage.
Réduire les délais de livraison ainsi que les temps non productifs et optimiser la gestion des processus sont des défis que la nouvelle GrindSmart®660XW relève avec la plus grande efficacité. Un processus de rectification Lean particulièrement efficace a été mis au point pour produire des fraises en bout avec de longs dégagements en un seul serrage, y compris la préparation du barreau par pelage ou en plongée, le meulage complet de la partie coupante ainsi que le dégagement arrière par pelage. L’ensemble de ces opérations d’usinage sur une seule machine n’implique qu’une seule mise en train et réduit significativement les temps de réglage. De plus, le temps de passage de l’outil entre le début et la fin du processus est réduit et la gestion du processus simplifiée.
Les éléments pour une productivité accrue
Les machines sont équipées d’un chargeur d’outils intégré très compact, pouvant contenir jusqu’à 1360 pièces et un changeur de meules ultra-rapide à 6 positions. Le changement simultané des packs de meules s’effectue pendant le chargement et le déchargement de l’outil. Les temps de réglage sont très courts grâce au dispositif de réglage Auto-Setup.
Une cinématique innovante
La GrindSmart® 660XW a été conçue dans une enveloppe extrêmement compacte, qui comprend un chargeur d’outils de grande capacité et un changeur de meules ultra-rapide à 6 positions. Elle propose des entraînements directs de toute dernière génération sur les axes linéaires et rotatifs, ainsi qu’une broche moteur de type synchrone offrant des états de surface parfaitement homogènes et une faible consommation d’énergie. Tous ces éléments sont refroidis avec la même huile de refroidissement assurant une parfaite stabilité thermique, une extrême précision en production ainsi que d’excellents états de surface sur les outils.
La machine comporte 4 axes linéaires et 2 axes rotatifs. L’aspect unique de cette cinématique provient de la poupée porte-pièce qui est montée sur un axe linéaire CNC. Cette caractéristique est particulièrement avantageuse pour les opérations de meulage cylindrique par pelage, car la meule reste en opposition avec le support pendant que la poupée porte-pièce pousse l’outil entre la meule et le support, assurant une excellente stabilité du processus. La poupée porte-pièce mobile est également idéale pour la fabrication de forets grâce à une conception innovante de la lunette qui assure un maintien optimal de l’outil lors du taillage des goujures ainsi que pour l’affûtage de la pointe.
Conception intelligente et durable
Aucun refroidisseur supplémentaire n’est nécessaire et le mode de préchauffage de la machine est programmable. Mode veille ou arrêt automatique en fin de cycle. Un haut rendement est assuré grâce à la technique du moteur de broche synchrone à haut rendement. En outre la machine est particulièrement compacte, avec une emprise au sol réduite.
Rollomatic SA, 2525 Le Landeron
www.rollomaticsa.com
