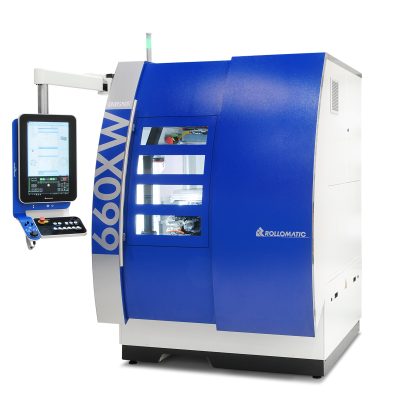

GrindSmart®660XW, la nouvelle venue chez Rollomatic SA, estune machine 6 axes de haute
précisionoffrant un processus de meulage Lean. Extrêmement compacteet ultra-efficiente,cette
affûteuseréunit toutes les opérations nécessaires à la fabrication d‘outils coupants rotatifsde Ø 0,1
à 12,7mmen un seul serrage.
Processus de meulage LEAN
Réduire les délais de livraison ainsi que les temps non productifs etoptimiser la gestion des processus
sont des défis que la nouvelle GrindSmart®660XW relève avec la plus grande efficacité. Un processus
de rectification Lean ultra-efficace a été mis au point pour produire des fraises en bout avec de longs
dégagements en unseul serrage, y compris la préparation du barreau par pelage ou en plongée, le
meulage complet de la partie coupante ainsi que le dégagement arrière par pelage. L’ensemble de ces
opérations usinées sur une seule machine n’implique qu’une mise en train etréduit significativement
les temps de réglage. De plus, le temps de passage de l‘outil entre le début et la fin du processus est
réduit et la gestion du processus simplifiée.
Productivité
- Chargeur d’outils ultra-compact et intégré pouvant contenir jusqu‘à1‘360 pièces et un
- changeur de meules ultra-rapide à 6 positions.
- Changement simultané des packs de meules pendant le chargement et le déchargement de
- l‘outil.
- Temps de réglage très courts grâce au dispositif d‘aide au réglage Auto-Setup.
- Configuration etmouvements optimisés des axes permettant de réduire les temps de cycle
Cinématique innovante

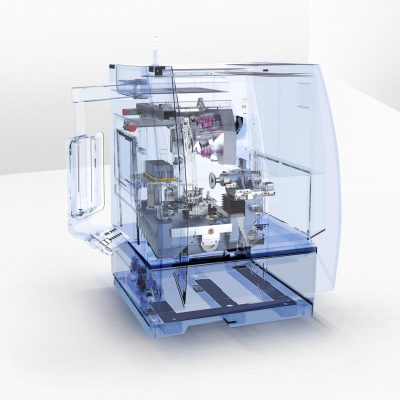

La machine RollomaticGrindSmart®660XW a été conçue dans une enveloppe extrêmement compacte
qui comprend un chargeur d’outils de grande capacité et un changeur de meules ultra-rapide à 6
positions.Ellepropose des entraînements directs de toute dernière génération sur les axes linéaires
et rotatifs,ainsi qu’une broche moteur de type synchrone offrant des états de surface parfaitement
homogènes et une faible consommation d’énergie. Tous ces éléments sont refroidis avec la même
huile de refroidissement assurant une parfaite stabilité thermique, une extrême précision en
production ainsi que d’excellents états de surface sur les outils.
La machine comporte 4 axes linéaires et 2 axes rotatifs. L’aspect uniquede cette cinématiqueprovient
de la poupée porte-pièce qui est montée sur un axe linéaire CNC. Cette caractéristique est
particulièrement avantageuse pour les opérations de meulage cylindrique par pelage car la meule
reste en opposition avec le support pendant que la poupée porte-pièce poussel‘outil entre la meule
et le support, assurant une excellente stabilité du processus. La poupée porte-pièce mobile est
également idéale pour la fabrication de forets grâce à une conception innovante de la lunette qui
assure un maintien optimal de l‘outil lors du taillage desgoujuresainsi que pour l‘affûtage de la pointe.
Conception intelligente et durable
- Aucun refroidisseur supplémentaire nécessaire
- Mode préchauffage programmable
- Mode veille ou arrêt automatique en fin de cycle
- Technologie de moteur de broche synchrone à haut rendement
- Empreinte au solréduite
